配電箱的內部結構解析大全
“配電箱”,也叫配電柜,是電動機控制中心的統稱。配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上,構成低壓配電裝置。
配電箱的用途
便于管理,當發生電路故障時有利于檢修。 配電箱和配電柜配電盤配電憑等,是集中安裝開關、儀表等設備的成套裝置。
常用的配電箱有木制和鐵板制兩種,現在哪兒的用電量都挺大的,所以還是鐵的用的比較多。
配電箱的用途:當然是方便停、送電,起到計量和判斷停、送電的作用。
鵬達聚力配電箱構成主要分為兩部分:
一是成套部件,即配電箱外殼及其相關配件。
二是電氣元件及相關附件,即空氣開關和其所需要的附件。

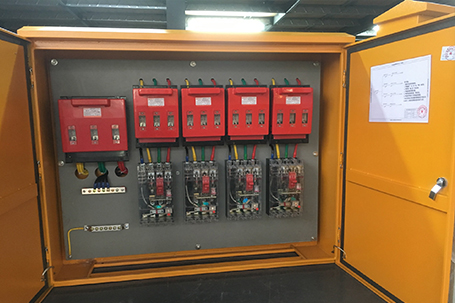

柜內有以下各部分組成
一、斷路器
斷路器:既開關,是配電柜的主要元器件,常用的有空氣開關. 漏電開關、雙電源自動轉換開關。
1 . 空氣開關:
A.空氣開關的概念:
空氣開關也就是空氣斷路器,在電路中作接通、分?jǐn)嗪统休d額定工作電流和短路、過載等故障電流,并能在線路和負載發生過載、短路、欠壓等情況下,迅速分?jǐn)嚯娐?,進行可靠的保護。
斷路器的動、靜觸頭及觸桿設計型式多樣,但提高斷路器的分?jǐn)嗄芰κ侵饕康?。目前,利用一定的觸頭結構,限制分?jǐn)鄷r(shí)短路電流峰值的限流原理,對提高斷路器的分?jǐn)嗄芰τ忻黠@的作用,而被廣泛采用。
B.空氣開關的工作原理:
自動空氣開關也稱為低壓斷路器,可用來接通和分?jǐn)嘭?fù)載電路,也可用來控制不頻繁起動的電動機。它功能相當于閘刀開關、過電流繼電器、失壓繼電器、熱繼電器及漏電保護器等電器部分或全部的功能總和,是低壓配電網中一種重要的保護電器。
自動空氣開關具有多種保護功能(過載、短路、欠電壓保護等)、動作值可調、分?jǐn)嗄芰Ω?、操作方便、安全等?yōu)點,所以目前被廣泛應用。
2.漏電保護開關:
A.漏電保護開關概念:
既具備漏電保護功能,人觸摸到帶電體會跳閘,確保人身安全,是漏電保護器的主要功能;用電設備如果絕緣不好漏電到外殼上,漏電保護器也會跳閘,避免人體觸摸觸電。同時具備電流通斷功能、過負荷保護和短路保護功能。
B.漏電保護開關的工作原理:
漏電保護器的工作原理圖。LH為零序電流互感器,它由坡莫合金為材料的鐵芯,和繞在環狀鐵芯上的二次線圈組成檢測元件。電源相線和中性線穿過圓孔成為零序互感器的一次線圈?;ジ衅鞯暮蟛砍鼍€即為保護范圍。
C.漏電保護開關的作用:
1、當電氣設備或線路發生漏電或接地故障時,能在人尚未觸及之前就把電源切斷。
2、當人體觸及帶電的物體時,能在011s內切斷電源,從而減輕電流對人體的傷害程度。
3、可以防止因漏電而引起的火災事故。
